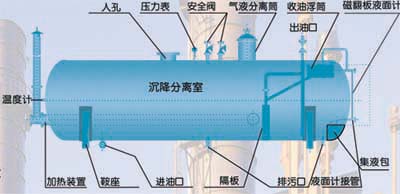

本设备是专为油田偏远地区、尚未纳入油气集输系统流程的汽车拉油生产井配套设计的新设备--单井油气水分离缓冲加热联合装置,也可用于其他类似工况的生产场所。该装置能适用于各种不同油气比和油水比的油气水混合井产物的初步分离处理,具有气液分离、油水分离缓冲、加热保温、油水分别装车或混合装车外运等功能。本设备无运动机械零部件,不会发生油、水介质泄漏、运动零件卡死等故障。它的操作简单、安全可靠、环保性能好,是一种理想的油井生产设备。 本公司生产的单井油气水分离缓冲加热联合装置共有甲、乙、丙三种结构型式,各有其特 点,用户可根据其油井的生产条件和工艺要求进行选用。
|
|

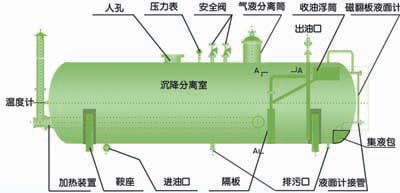

丙型油气水分离缓冲加热联合装置除取消了气液预分离筒外,它与甲乙两种型式设备的最大区别在于取消了集油腔和集水腔,设备内没有专门的油溢流揠板和水溢流筒,只设置了一个高度较低的挡板,保证加热炉管始终淹没在工作液面以下,以防止干烧。此型产品现已申请国家专利,专利申请号:200720019574.9 |
主要技术性能数据: 1.设备用途:单井油气水分离、缓冲、加热、存储、装车; 2.操作介质:油气水混合井产物; 3.最大气液比:30; 4.最高工作压力:0.3MPa; 5.设计压力:0.4MPa; 6.安全阀开启压力:0.35MPa; 7.最高工作温度:95℃; 8.最大处理总液量:4803m/d; 9.加热炉设计热负荷能力:200KW;
|
|
10.加热炉燃烧器燃气耗量:<20Nm3/h; 11.设备自重:8400kg(甲型设备);8180kg(乙型设备);7620kg(丙型设备); 12.进油口、出油口、出水口、气出口管径及法兰规格:PNl.6DN80凸面法兰(HG20592); 13.设备直径*总长度:φ2400x9705; 14.地脚螺栓数量及直径、地脚螺栓位置尺寸长*宽:4一M20、6900x1520mm。 |
设计,制造,检验和验收遵循的规范标准 1.GBl50-1998《钢制压力容器》; 2.《压力容器安全技术监察规程》(1999版); 3.SY0031-95《石油工业用加热炉安全规程》: 4.JB/T4731-2005《钢制卧式容器》: 5.SY/T5262-2000《火筒式加热炉规范》: 6.JB/T4709-2000《钢制压力容器焊接规程》。
|
|
